In evolutione laserarum angustarum linearum ad hunc diem, evolutio feedback machinarum laserarum synonyma facta est cum evolutione structurarum resonatoris laser. Infra, variae figurae technologiae technologiarum strictae lineae latitudinis laser introductae sunt in ordine evolutionis resonatorum laseris.
Unius principalis laserarum cavitas in cavitates lineares et anulos cavitates structuram dividi potest et per longitudinem cavitatis in structuras breves cavitatem et longam cavitatem. Lasers breve cavum magnum modum longitudinalis spacii evolvit, quae utilior est ad operationem unam longitudinalem (SLM) obtinendam, at ex lato intrinseco cavitate line latitudo et difficultate ad sonum suppressionem laborant. Structurae longae cavitatis strictae lineamentorum notas in se exhibentes et integrationem variarum opticorum machinis flexilibus conformationibus admittunt; attamen eorum provocatio technica est in operatione SLM assequendi ob modum longitudinalis nimis parvae spatii.
Sicut in classica configuratione laseris cavitates principales, cavitas linearis gloriatur commoda sicut structura simplici, alta efficientia, et facili manipulatione. Historice, primus verus trabes laseris generatus est utens structurae cavitatis F-P linearis. Cum subsequentibus progressibus scientiarum et technologiarum, F-P structura late recepta est in lasers semiconductores, lasers fibra, et laserarum solido-statu.

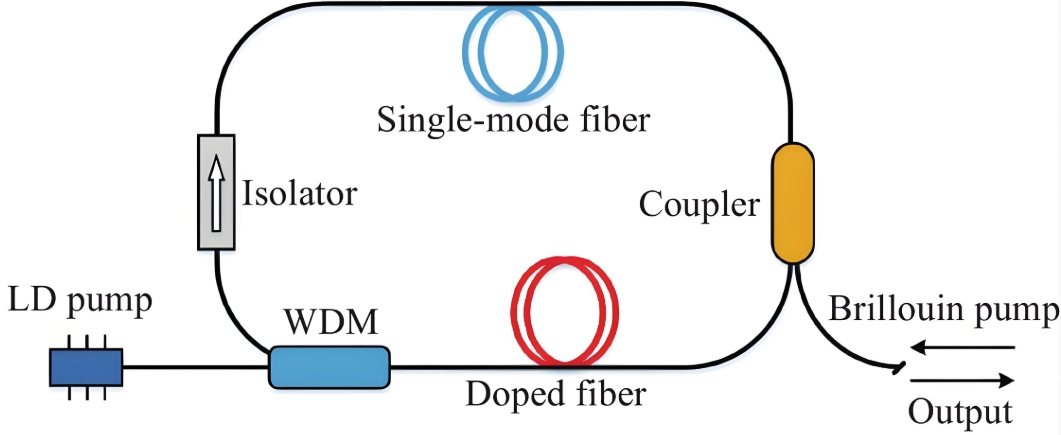

Anulus cavitatis modificatio cavitatis classicae linearis est, superans incommodum foraminis spatialis cavitatum linearium, stantes undas camporum stantem cum undis iter facientibus ad amplificationem opticorum significationum cyclicarum consequendam. A evolutione machinis fibrarum opticorum acti, laserarum fibra cum structuris flexibilibus fibrarum omnium structurarum fibris amplam attentionem colligaverunt et facti sunt velocissimi generis laserorum per duo decennia velocissimi crescentis.
Anulus non-planarius oscillator (NPRO) lasers singularem configurationem laseris iter fluctuans repraesentat. De more, principalis cavitas talium laserarum in crystallo monolithico consistit, quae statum laser polarisationi per crystallum faciei reflexionem et externum campum magneticum ad operationem laseris unidirectionalem cognoscendam moderatur. Hoc consilium maxime scelerisque sarcinam resonatoris laseris minuit, eximiam stabilitatem in fluctu et potentia liberat, et lineamenta linearum lineamentorum angustas.
Coactus est a factoribus, ut longitudinis cavitatis nimis brevis et altae detrimenti intrinseci, F-P cavitatis linearis unius-cavitatis laseris figurarum quae in cavitate feedback intra- untur, patiuntur temporis commercium photon limitatum et difficultatem ad tollendam spontaneam emissionem a lucro medio. Ad hanc quaestionem scribendam, investigatores proposuerunt unicam explicationis concavitatis externae figuram. Munera cavitatis externae ad tempus commercium photon protrahendum et photons eliquata retrahenda in cavum principale pascunt, inde perficiendi laser optimizing et linewidth comprimendo. Primae simplices structurae externae-cavitatis in opticis localibus fundatae, sicut figurae Littrow et Littman, utuntur spectris dispersionis capacitatis craticulae ad retrahendum signa laserarum purificata in cavum principale laser, frequentes in cavitate principali tendentes ad compressionem linewidth consequendam. Haec unica structura cavitatis externae postea extensa est ad lasers et semiconductor lasers.
Provocatio technica singularum ex-cavitatis feedback configurationum externarum laserarum iacet in tempore adaptionis inter cavum externum et principale cavitatis. Studia demonstraverunt spatialem periodum feedback signo-cavitatis externae criticam esse ad limen laseris, frequentiam et vim relativam determinandam, et modos laser longitudinales valde sensibilem ad intensionem et periodum significationis perceptivum.
DBR Laser configurationis
Ad stabilitatem systematum laseris augendam et inventas selectivas necem in principali structurae cavitatis integrare, conformatio DBR amplificata est. Designatum in F-P resonatorem fundatum, resonator DBR speculis F-P structurae cum passivis Bragg structurae periodicis ad praebendas feedback opticas substituit. Propter cristam periodicum effectum eliquationis Bragg structurae in modos impedimenti laseris, DBR principalis cavitas in se notas eliquare possidet. Cum magna longitudinali spatio deducta per breve cavitatis structuram, SLM operatio facile consequitur. Etsi structura Bragg periodica solum ad electionem necem, ex prospectu cavitatis structurae principio designata est, etiam evolutionem unius cavitatis structurae cum auctis superficiebus feedback numero repraesentat.
Per lucrum medium indicatur, DBR lasers semiconductor lasers et lasers fibra includunt. Lasers semiconductor naturalem commodum habet in compatibilitate fabricandi cum materiae semiconductoribus et technologiae micro-nano processus. Multi processus semiconductor fabricandi, ut epitaxia secundaria, depositio vaporis chemica, gradus photolithographiae, nanoimprinting, electronica trabes etching, et ion etching, directe applicari possunt ad investigationem et fabricationem lasers semiconductoris.
Lasers fibra DBR serius emersit quam DBR semiconductor lasers, maxime limitatus per evolutionem fibrarum fluctuationis processus et technologiae multi-dopinge altae contractae. In praesenti, fibra communis fabricationis waveguide artificia includunt phaselus oxygeni-defectus masking et processus laser femto secundus, dum fibrae doping technologiae altae concentrantur, depositio vaporis chemici mutationis (MCVD) et superficies plasmatis chemici depositio vaporum (SCVD).

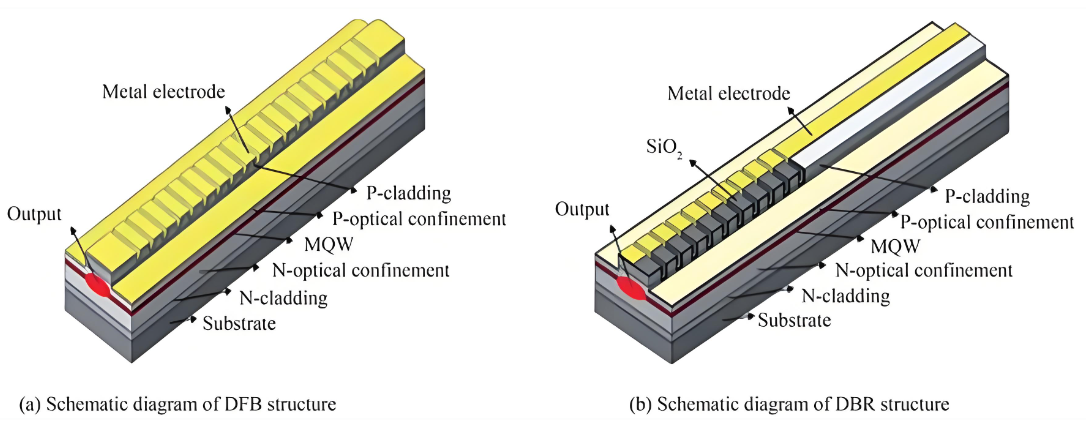

Alia structura resonatoris in craticulis Bragg fundata est configuratione DFB. Laser principalis cavitas DFB structuram Bragg cum regione activa integrat et in regione periodi transpositio ad centrum structurae lectionis necem introducit. Haec conformatio, ut in Fig. 3 (b) notatur, altiorem gradum unitatis integrationis ac structuralis notat, ac quaestiones diminuit ut gravissimae summae summae ac modus in DBR structuras salit, eamque stabilissimam ac practicam conformationis laseris in hoc statu efficit.
Technica provocatio DFB lasers in craticulae structurarum fabricatione iacet. Duae sunt primariae methodi ad retiacula fabricationis in DBR semiconductore laserorum: secundaria epitaxia et superficies etching. Laseri semiconductoris -DFB opiniones craticulas occupant ut epitaxiam et photolithographiam secundariam adhibeant ut crates in regione activa humilem refractivam-indicem crescant. Haec methodus structuram activam iacuit cum low iactura conservat, faciliorem reddit fabricationem resonatoriarum Q summus. Superficies craticulae (SG) -DFB laserae semiconductoris involvunt stratum craticulam directe erigentem in superficie regionis activae. Accessus hic magis implicatus est, accurata moderatio secundum regionem activam materialium et doping iones exigens, ac maiorem iacturam exhibet, sed potiorem claustri opticam et altiorem modum suppressionis facultatem praebet.
Similis cum DBR fibra lasers, DFB fibra lasers innituntur processui in fibra waveguide processui et fibrae technologiae intentae summus. Comparatus cum lasers fibra DBR, DFB fibra laserarum maiora provocationes ponunt in craticula fabricatione ob effusio notarum rarae terrae ions necem.

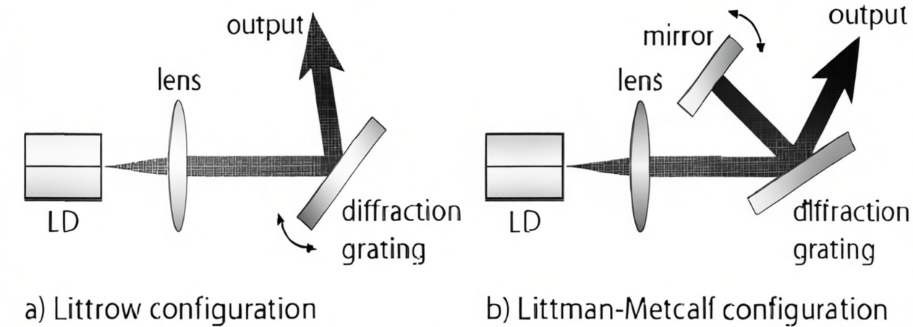

Brevis cavitas laserarum principalis cavitas ut DFB et DBR intra-cavum photon commercium intra limitatum habent, altam lineam longitudinis compressionem difficilem faciunt. Ut lineae lineae ulterius comprimantur et strepitum supprimant, tam breves cavitatis configurationes principales saepe componuntur cum structurae-cavitatis externae ad ipsum faciendum. Communia structurae cavitatis externae includunt cavitates externas locales, fibra cavitates externae, cavitates externae fluctuantes. Ante evolutionem machinarum opticorum fibrarum et structurarum fluctuantium, cavitates externae praecipue compositae sunt ex opticis localibus cum componentibus opticis discretis coniunctis. Inter haec, craticulae innixae structurae spatiorum externorum-cavitatis, maxime in Littrow et Littman designationes adhibent, typice constantes ex quaestu cavitatis laseris, lentium iuncturae, et diffractionem craticulae. Craticula, ut elementum videre, dat esse incedit, modo delectu, et compressionem linewidth.
Praeterea, spatiales videre structurae externae-cavitatis, varias eliquare machinas opticas incorporare possunt, ut F-P etalones, filamenta tunable acousto-optica/electro-optica, et interferometros. Hae technas eliquare intus in se facultates delectu possident et crates reparare possunt; quaedam alta-Q F-P etalones etiam in clatris spectris repercussis outperformibus angustis et lineis rotundis.

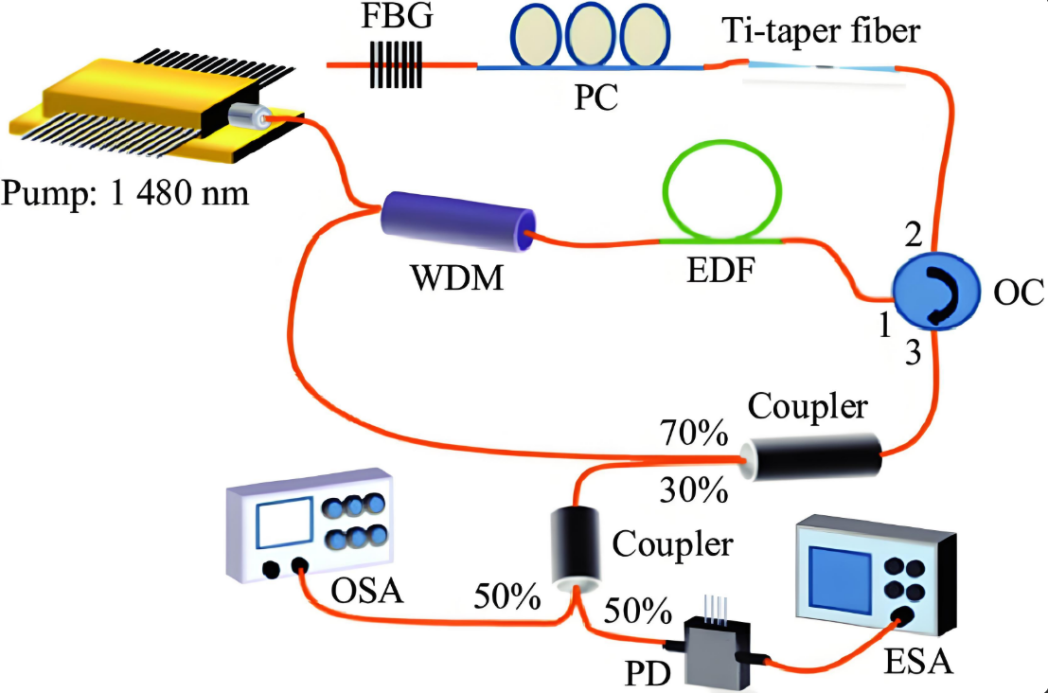

Cum progressu technologiae technicae fibri-opticae, loco locali structurae opticae cum valde integrato, fibra waveguides vel fibra robusta machinas efficax repraesentat consilium ad stabilitatem systematis laseris amplificandam. Fibrae cavitates externae solent per splicationem fibrarum machinarum construi ad structuram fibram omnem efformandam, altam integrationem, facilitatem tuendi, et immunitatem ad impedimentum validum reddendo. Fibrae feedback extra-cavitatis structurae simplices esse possunt feedback ansa fibra, vel resonatores fibrae, FBGs, fibra F-P cavitates, et resonatores WGM.
Lasers linewidth angusta cum fluctuatione extra-cavitatis integratae structurae feedback studiorum late attraxerunt ob minorem molem sarcinam et magis stabilis effectus. Essentialiter, waveguide opiniones externae-cavitatis sequitur eadem principia technica ac feedback fibrae externae-cavitatis, sed diversitas materiae semiconductoris et micro-nano processus technologiae systematis laseris constantius et stabilius efficiunt, amplificans prudentiam e fluctuum externae cavitatis feedback angustam linewidth laserarum. Communiter usus materiae laseris semiconductoris composita SiN₄ et III-V includunt.
Oscillatio laseris figuratio optoelectronic est specialis feedback architecturae laseris, ubi signum feedback typice est signum electricum vel feedback simultaneum optoelectronic. Prima technologia optoelectronic ad lasers applicata fuit ars stabilizationis frequentiae PDH, quae utitur feedback electricis negativis ad capacitatem longitudinis accommodet et claudat frequentiam laseris ad spectra referendi, sicut summus Q resonator modorum et effusio frigida atomorum linearum. Per opiniones negativas incedit, laser resonator potest laser statum operantem in reali tempore aequare, frequentiam instabilitatem ad ordinem 10⁻¹⁷ reducere. Nihilominus, opiniones electricas significantes limitationes laborat, inter tarda responsionis celeritas et nimis implicata systemata servo- rum quae ambitus amplos implicant. Hae factores consequuntur in magna difficultate technica, moderatio stricte praecisio, et magnae impensae pro systematibus laseris. Praeterea, fortis ratio dependentia a fontibus referentibus stricte laser necem coercet ad puncta specifica frequentia, ulteriorem applicabilitatem practicam circumscribat.
