Variabilis Optical Attenuator (VOA): Definitio, Principia Operatio et Application Scope Analysis

In agro communicationis optica, munus necessarium obtinet variabilis Optical Attenuator (VOA). Ut praecipuum componentis ad ordinationem virtutis opticae, VOA stabilitatem significationum opticorum non solum praestat, sed etiam altiorem systematis observantiam meliorem facit.

I. Definition of Optical Attenuator Variabilis

A variabilis attenuator opticus est fabrica optica passiva destinata ad attenuationem moderatricem potentiae opticae consequendam. Ipsa energiam significationum opticorum aptat ut cum exigentiis diversarum applicationis missionum occurrat. VOAs maxime in duo genera dividuntur: Attenuatores optici mechanici Variabiles (MVOAs) et Attenuatores Optical Electrical Variabilis (EVOAs). MVOAs cognoscunt attenuationem potentiae opticae per commensurationem manualem, dum EVOAs gradus diminutionis variat applicando signa electrica emittentes, iactantia subtilitatem et flexibilitatem temperatio superior.

II. Operatio Principia Variae Optical Attenuators

VOAs amplis machinationibus operandi, praesertim mechanicis, magneto-opticis, crystallinis liquidis, MEMS (Micro-electro-mechanicis systematis), genera thermo-optica et acousto-optica includuntur.

1. Mechanica Typus: Potentia optica in via lucis aptatur movendo componentes levis interclusio ut schedae vel conorum. Hoc consilium notat simplicem structuram sed relative humilis temperatio accurationis et flexibilitatis.

2. Typus magneto-opticus: Attenuatio energiae levis efficitur per leveraging mutationes in proprietatibus substantiarum opticis sub campis magneticis, nempe effectus gyrationis magneto-opticae. Hoc genus accuratius ac stabilitatem tradit, sed cum maiore pretio venit.

3. Liquida Crystal Type: Ex birefringentia effectus ex refractivo indice anisotropy liquidarum crystallorum oriunda, campus electricus externus applicatur ad liquidum crystallum cristallum reorientem applicatur, inde lumen transmissionis incedit. Liquidum crystallum VOAs pluma velox responsio celeritas lateque attenuatio patens.

4. MEMS Type: Micro-speculae technologiae micro-electro-mechanicae fabricatae per vim electrostaticas ad accommodandam intensionem lucis reflexam adaequant. MEMS VOAs parvae magnitudinis, leves ponderis et altae integrationis gradus propriae sunt.

5. Thermo-opticus Typus: Attenuatio gradus modulantur per variationes in proprietatibus materialibus opticis (exampla, index refractivus) sub campis calidis. VOAS Thermo-opticas structuram simplicem et gravem impensam habent, celeritas tamen responsionis tarda laborant.

6. Acousto-opticus Typus: Fluctus Ultrasonices generant contentionem periodicum intus crystallis acousto-opticis, inducens fluctuationes periodicas in indice refractivo ad radios lux modulandos. Acousto-opticus VOAs celeriter hitur celeritatem ac stabilitatem praestantem praebeat.

III. Applicationem locus variabilis Optical Attenuators

VOAs late explicantur in communicationibus opticis, sensibilibus fibris-opticis, instrumentis opticis aliisque campis.

1. Communicationum opticarum: Libra intensio significationum opticorum trans varios vias ad conservandum qualitatem insignem constantem; virtutem insignem opticam accommodare accommodare ad varias distantias tradendas et specificationes accipientis.

2. Fiber-opticus Sensus: Simulate signum opticum intensiones sub diversis conditionibus environmentalibus ad probandum et comprobandum systema perficiendi et constantiam.

3. Instrumenta optica: Ad laser machinis, photon calculis, spectrometris, microscopiis opticis et aliis instrumentis ad imperium opticum signum intensionis et fluxum mensurae accuratae proventuum.

Items	Morbi laoreet	Unitas
Operans Necem dolor	o band/C band/L band/Full band/c."	nm
Attenuation Type	Splendida vel obscura	-
Attenuation Range	≥15/20/30/40	dB*
Damnum insertio	≤0.7	dB*
Attenation Consilium	Continuus	dB*
Redi damnum	≥45	dB*
Fibra Type	SMF-28e	-
Responsio Time (10-90% potentia optica)	≤5	ms
Coegi intentione	5/6.5	V
Potentia incessus	≤5	mW*
Polarization dependens damnum	≤0.2@ 10dB , ≤0.5 @<20dB att.	dB*
Necem dependens damnum	≤0.6@10dB, ≤1.0@<20dB supra 20nm span	dB*
Maximum Optical Power	≤500	mW*
Temperature operating	-0~+70	°C
Repono Temperature	-40~+85	°C
Connector Type	nativus	-
Sarcina magnitudine	Φ5.5xL19	mm

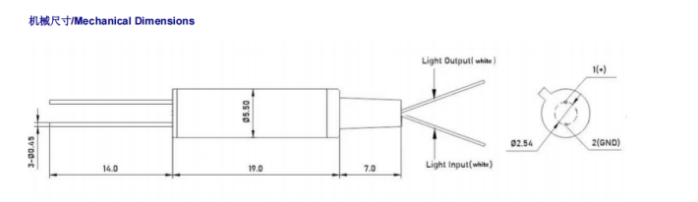

EVOA

Parameter	1310	1550	1310/1550	850/1310
Typus (nm)	1310	1550	1310/1550	850/1310
Necem(um).	1310±50	1550±50	1260~1650	850/1310±40
Attenuation dolor (dB)	0.8~60	0.8~60	0.8~60	0.8~60
Originale damnum (dB)	≤0.8	≤0.8	≤0.8	≤0.8
Redi damnum (dB)	≥50	≥50	≥50	≥30
Fibra Type	SMF-28e	SMF-28e	SMF-28e	50/125 vel 62.5/125MM
PDL(dB)	≤0.15	≤0.15	≤0.15	-
Dimensio (mm)	26×18×8	26×18×8	26×18×8	26×18×8
Temperatus operating (℃)	0~+70	0~+70	0~+70	0~+70
Repono Temperature(℃)	-40~+85	-40~+85	-40~+85	-40~+85

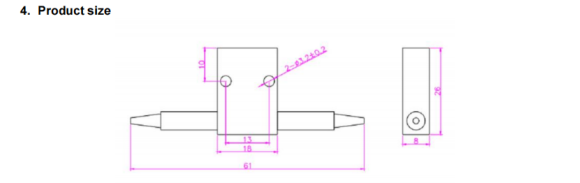

MVOA
