Fibra optica SCHISMATICUS, etiam SCHISMATICUS opticus notus, est machina optica passiva adhibita in FTTH (Fiber ad Home) systemata ut fibra optica unum signum in duo vel plura signa optica secundum rationem praefinitam divideret. Exempli gratia, 1x4 SCHISMATICUS opticus signum opticum ab uno fibro ad quatuor fibras in certa ratione distribuit. Dissimile necem divisio multiplexer (WDM) in systemate WDM, quod signa optica diversorum aequalium in canalibus necem respondentibus separat, optica SCHISMATICUS totam signum opticum per plures vias transmissionis distribuit.

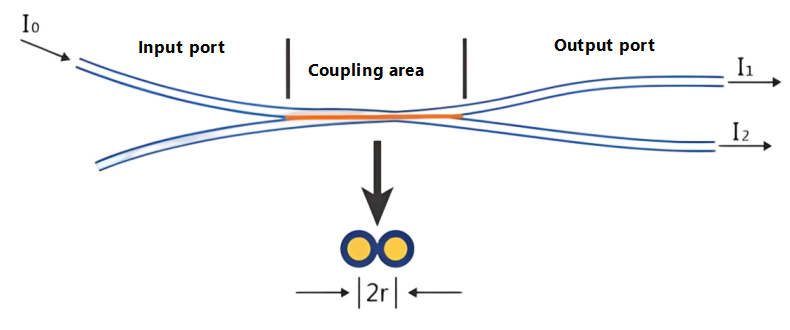

Cum signa optica in fibra unico modo transmittenda, energia luminis in fibra nucleum non omnino contrahitur; parva per cladding prope nucleum propagatur. Aliis verbis, si nuclei duarum fibrarum satis sint, modus campus lucis propagandi in unum fibram alteram ingredi potest, permittens signum opticum in utroque fibris augeri. M. Porcius Cato novus.
phisici optici in duo genera distingui possunt secundum principium operantem: plani fluctuantes (PLC) dialectici optici et biconici acuminati (FBT) dialectici optici fusi; iuxta figuram portum, in: X-type (2x2) coniugatores, Y-type (1x2) coniugatores, stellae (NxN, N>2) coniugatores, arbor (1xN, N>2) coniugatores etc.; secundum suam scindendi rationem, in non uniformes scindentes et uniformes scindentes describi possunt; alius modus classificationis sumitur ex uno modo (1310um) et multimodo (850um).

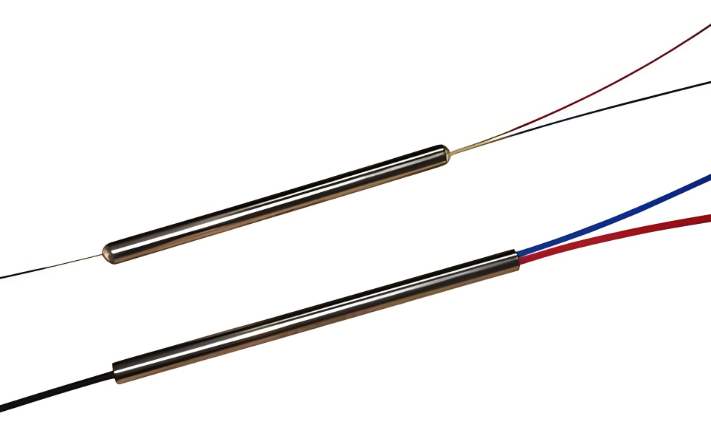

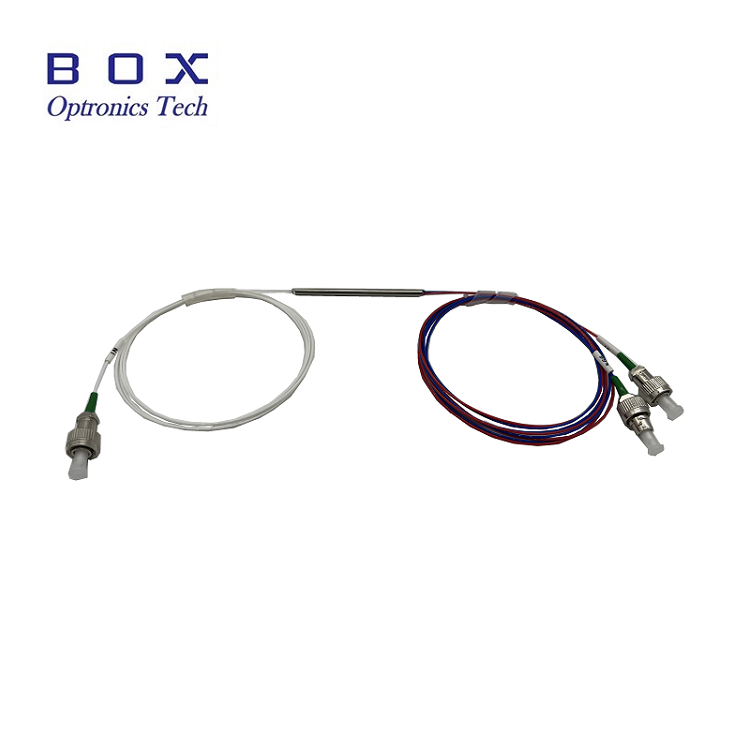

FBT SCHISMATICUS opticus... Ambitus fabricatur utens processu coniugatorio attenuato tradito. Fibrae opticae duae vel plures, remotis coatingis, in unum colligantur, et tunc ad calefactionem liquantur in machinae fastigio ad utrumque latus tendente. Ratio scindendi viverra est in tempore reali. Postquam ratio scindendi desiderata obtinetur, processus liquationis et tendens terminatur. Unus finis retinet unum fibra (reliqua abscisa) ut input, alter finis multi- plicis terminalis est. Diversae rationes rumpendi possunt obtineri refrenando angulum fibrae torquent et longitudinem extendens. Denique sectio acuminata curatur in vicus substrato tenaces et in fistulam chalybem incorruptam inseritur.

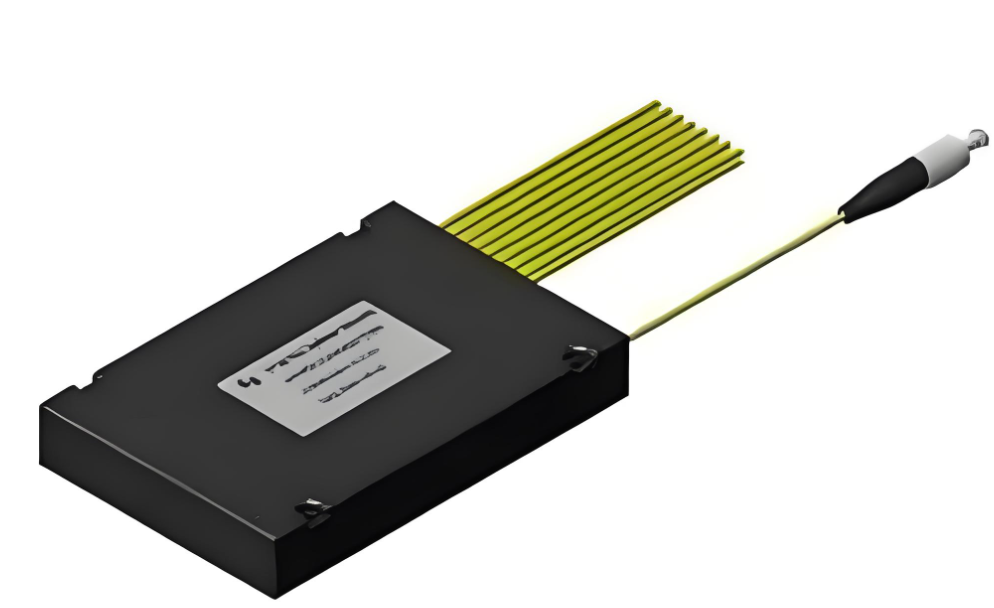

PLC Unda Plana PLC (Planaris Lightwave Circuit) phisici optici integrantur waveguide distributio potentiae opticae machinae substratae vicus fundatae, utens processibus semiconductoribus fabricatis (photolithographiae, etching, progressionis, etc.). PLC dialecticis scinduntur signa optica ab una fibra optica in fibras opticas multiplices, energiae opticae distributio uniformi consequendo. Ordinatio optica waveguide sita est in superficie chip superiori, integrans munus scindendi super chip; deinde, fibra multi- canali vestit, cum input et output ad utrumque finem chippis et encapsulata coniungitur.
FBT VS Praecipua utilitates PLC FBT dialecticis acuminatae sunt usus materialis rudis simplex, sumptus relative humilis, et instrumenta et processum requisita minus exigentia. Ratio scindendi in real-time ut opus viverra potest, admittit ad fabricandum dialecticorum inaequalium. Incommoda sunt: nunc, maturae technologiae attenuatae non possunt nisi dialecticis usque ad 1x4 producere. Maiores enim cogitationes quam 1x4, multiplicatae unitates 1x2 in unum connexae sunt et deinde in habitationi SCHOLASTICO fasciculatae sunt. FBT dialecticis tantum sustinent tres aequalitates: 850nm, 1310nm, et 1550nm, faciens eas cum aliis aequalitatibus repugnantes.
Productum characteres PLC dialecticorum sunt: damnum insensibile ad optical necem, exigentias transmissionis occurrens diversarum aequalitatum (1260~1650um); aequabilis scindens, signa aequaliter utentibus distribuens; compactae molis et parvi ponderis; una unitas... Cogitatus magnos canales scinditrici habet, super 64 attingens: altiores sumptus per canalem, et plures canales, praestantiores sumptus praestant. Incommodum est eius sumptus superiores comparati ad dialecticis biconicis fusis acuminatis, praesertim in humili- canali dialecticis.
PLC SCHISMATICUS opticus tribus partibus constat: chippis optica SCHISMATICUS et fibra optica ad utrumque finem iunguntur. Haec tria praecise perpendenda sunt; eorum consilium et conventus partes in stabilitate PLC SCHISMATICUS crucialerunt. Chip utitur semiconductor technologiae ut SCHISMATICUS waveguide crescat in vicus distent. Chip unum initus est et N output waveguides. Deinde, input et output fibra opticorum vestium ad utrumque finem chip iunguntur, et armamentum constituitur ut SCHISMATICUS opticus cum uno input et N outputs formet.
PLC Splitter xxxiii designari potest ut 1xN et 2xN, ubi N multiplex esse solet ex 2, ut 1x2, 1x4, 1x8, 1x16, 1x32, 1x64; et dialecticorum non-uniformiter distribuuntur, ut 1x3, 1x5, 1x9, etc. Cum in petitione FTTR (Fiber ad Cella ortum), applicatio potentiae dialecticorum non uniformiter distributa magis magisque diffusa fiet, et processus fabricandi magis difficilior fiet. PLC SCHISMATICUS optica astulae utilitates habent ut humilis sumptus, altae constantiae, altae flexibilitas, et scalabilitas, eas maxime aptas ad varias applicationes missionum sicut systemata transmissionis, integratio retiacula, accessus ampliationis, communicationis fibra optica, et multimedia officia.
Polarizationem - conservans PLC Splitter In polarizationem conservandam PLC SCHISMATICUS maxime cognoscit... Servata polarizationis status, potentia initus uniformiter scinditur, utendo uno alveo polarisationi conservandae fibra ordinata sicut initus et multi-alvei polarisationis conservandae fibra ordinata sicut in output. Polarizatio undae polarimetricae linearis emissae in fibra per propagationem immutata manet, et inter modi polarizationis modos transversalis vel nulla est coniunctio, ut ad iuncturam et trabem scindendam polarizationem obtinendam. De more panda fibra adhibetur. PLC dialectici optici praecipue adhibentur in applicationibus specialibus quae ad conservationem polarizationem requiruntur, ut fibra systemata sentiendi optici vel communicationis cohaerentia.
In indicibus faciendis quae dialecticorum opticorum afficientium plerumque includuntur;
Insertio Damnum Insertio Damnum (IL);Damnum insertio refertur ad reductionem in potentia optica ad portum certum output relativum ad totalem potentiam input opticam in operante necem PLC SCHISMATICI. Plane, suus cuique damnum dB output relativum ad input. Fere, inferior demissis damnum, melius in perficientur SCHISMATICUS.
Redi damnum:Redi damnum refertur ad rationem in decibels lucis reflexae (lucis sparsae continue in input transmissae) ad input lucem in nexu fibri optici. Altius reditus detrimentum melius est reducere ictum reflexi luminis in iubar principium et rationem.
Directivity:Directivity refers to the ratio of output optical power at the non-injection light end to the injection light power (mensurati aequalitatis) in eadem parte PLC SCHISMATICI in operatione normali.
Polarization dependens damnum:Polarization dependens damnum significat maximam mutationem in output potentiae opticae apud quemlibet output portum PLC SCHISMATICI cum status polarizationis transmissae mutationes signo optici per totum statum polarizationis.
Separatio:Solitudo refertur ad facultatem fibrae SCHISMATICI optici ad signa optica segreganda in aliis viis opticis ex data optica via.
